Neden çalışır

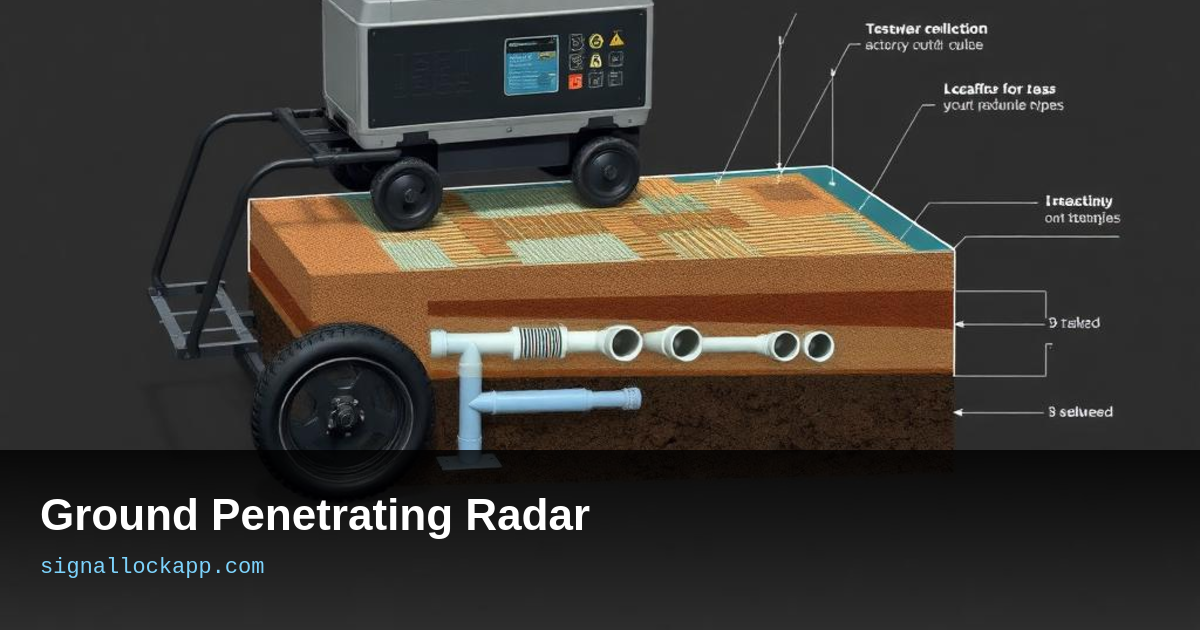

Toprak, kaya ve buz biraz radyo enerjisi geçirir. Farklı dielektrik sabiti olan malzemeler arasında bir sınır olduğunda (toprakta boru, betonda boşluk, buz altında su) bir miktar enerji yansır. O yansımaları derinliğe karşı haritalayın — dikey kesit elde edersiniz.
Frekansa karşı derinlik
Yüksek frekans (1–3 GHz) santimetre çözünürlüğü verir ama yalnızca bir iki metre nüfuz eder. Düşük frekans (50–100 MHz) onlarca metreye ulaşır ama yalnızca büyük özellikleri çözer. Buzul-sondaj radarları 5 MHz kadar düşük çalışır.
Arkeoloji ve adli
GPR artık herhangi bir büyük kazıdan önce araştırma için standarttır. Stonehenge, Vesuv, Cahokia tümülüsleri — hepsi bir kürek yere değmeden görüntülendi. Adli ekipler işaretsiz mezarları bulmak için GPR kullanır.
İnşaat ve altyapı
Şehir kaldırımında delinen her delik önce elektrik, gaz ve fiber bulmak için GPR taraması alır. Köprü müfettişleri donatı korozyonunu haritalamak için GPR kullanır.
Dielektrik Kontrast ve Hız
GPR operatörünün gördüğü şekil ve boyutları belirleyen temel kısıtlama, ortamın dielektrik sabitidir. Radyo dalgaları vakumda yaklaşık saniyede 300.000 kilometre hızla ilerler, ancak toprak ve beton bu hızı önemli ölçüde yavaşlatır. Kuru kumun dielektrik sabiti (bağıl geçirgenlik) 3 ile 5 arasındadır, bu da hızlı yayılım ve net görüntüleme sağlar. Ancak ıslak kilin dielektrik sabiti 40 kadar yüksek olabilir, bu da sinyal enerjisini emer ve ısıya dönüştürür. Bu durum, yoğun yağıştan sonra GPR performansının neden keskin bir şekilde düştüğünü açıklar; su molekülleri sinyalin yoluna müdahale ederek sensörün derin hedefleri görmesini engeller.
Gömülü bir nesnenin gerçek derinliğini hesaplamak için teknisyenlerin sinyalin belirli bir malzemeden geçiş hızını tahmin etmesi gerekir. Dielektrik sabiti yanlış değerlendirilirse, iki metre derinlikte görünen bir boru aslında bir metrede olabilir. Bu nedenle profesyoneller, anten bir noktanın üzerinden geçerken yansımanın yayını analiz ederek yerel hızı gerçek zamanlı hesaplamak için hiperbol uydurma yöntemini kullanırlar. Bu kalibrasyon olmadan, elde edilen kesit sadece görsel bir tahminden ibarettir. Nem, malzeme yoğunluğu ve dalga hızı arasındaki bu ilişkiyi anlamak, kıdemli bir jeofizikçiyi sıradan bir kullanıcıdan ayıran temel unsurdur.
Gezegen Misyonları ve Buzul Bilimi
GPR teknolojisi sadece dünya toprağı ile sınırlı değildir; dünya dışı keşifler için de kritik bir araçtır. Mars Express yörünge aracı, 2018'de Mars'ın güney kutup buz örtüsünün altında sıvı su izlerini tespit eden MARSIS enstrümanını kullandı. Sistem, 1,8 ile 5,0 MHz aralığındaki düşük frekansları kullanarak kilometrelerce donmuş CO2 ve su buzuna nüfuz edebildi. Benzer şekilde, Perseverance keşif aracı, Jezero Krateri altındaki jeolojik katmanların yüksek çözünürlüklü görünümünü sağlayan RIMFAX cihazını taşır ve bu da bilim insanlarının eski mikrobiyal yaşam içerebilecek örnekleri seçmesine yardımcı olur.
Dünyada bu teknolojinin en uç uygulaması derin buz glasiyolojisinde gerçekleşir. Modern havadan GPR sistemleri, genellikle 3.000 metreden daha kalın olan Antarktika buz tabakasının altındaki ana kaya topografyasını haritalandırabilir. Bu araştırmalar, buzulların kıtaya sabitlendiği sürtünme noktalarını ortaya çıkardığı için iklim modellemesi adına hayati önem taşır. Araştırmacılar, tabandan gelen dönüş sinyalinin yoğunluğunu ölçerek arayüzün kuru kaya mı yoksa buzul altı eriyik suyla mı yağlandığını belirleyebilirler. Bu veriler, küresel sıcaklıklar arttıkça buz tabakalarının okyanusa ne kadar hızlı kayabileceğini tahmin etmek için gereklidir.
Faz Kaymaları ve Faz Tersinmesi Olgusu
GPR hakkında yaygın bir teknik yanlış anlama, sistemin sadece geri dönen darbenin uçuş süresini ölçtüğüdür. Gerçekte, yansıyan dalganın polaritesi hedefin doğasını ortaya koyar. Bir sinyal darbesi düşük dielektrikli bir malzemeden (kuru kum gibi) yüksek dielektrikli bir malzemeye (su dolu metal boru gibi) geçtiğinde, dalganın fazı ters döner. Aksine, yüksek yoğunluklu bir malzemeden daha düşük yoğunluklu bir boşluğa geçiş faz kaymasına neden olmaz. Uzman analistler, katı bir granit kaya ile içi boş bir mezar odasını ayırt etmek için dalga formunun 'kıpırtısını' inceleyerek fiziksel örnekleme yapmadan teşhis koyabilirler.
Sinyal hızı, ortamın bağıl geçirgenliği tarafından belirlenir ve havada nanosaniye başına 0,3 metreden suda 0,03 metreye kadar değişir. Nem oranının darbeyi önemli ölçüde yavaşlatması nedeniyle, derinlik tahmini yapmak yerel toprağın dielektrik sabitinin hassas bir şekilde kalibre edilmesini gerektirir. Bu adım atlanırsa, bir metre derinlikte olduğu tahmin edilen bir boru aslında iki metrede olabilir ve bu da kazı sırasında tehlikeli hatalara yol açar. Neme olan bu bağımlılık, yüksek iletkenliğin sinyali ısıya dönüştürerek zayıflattığı killi topraklarda GPR performansının neden düştüğünü açıklamaktadır.
1972 Apollo 17 ALSE Deneyi
Genellikle karasal bir araç olarak görülse de, GPR için en önemli tarihi dönüm noktalarından biri Aralık 1972'deki Apollo 17 görevi sırasında yaşanmıştır. Apollo Ay Sondaj Deneyi (ALSE), yörüngeden ayın alt yüzeyini incelemek için üç frekanslı bir radar sistemi kullanmıştır. Bu, bir uzay aracından yapılan ilk yeraltı haritalama girişimiydi ve ay denizlerinin derinliklerindeki jeolojik katmanları ve bazalt akıntılarını ortaya çıkardı. Toplanan veriler, GPR'ın vakum ortamında devasa mesafelerde çalışabileceğini kanıtlayarak MARSIS cihazı ile Mars'taki buzul altı göllerin keşfedilmesine zemin hazırladı.
Bu deney 5, 15 ve 150 MHz frekanslarında çalışan 20 metrelik bir dipol anten sistemi kullanmıştır. Bilim insanları, darbelerin zaman gecikmesini ve Doppler kaymasını analiz ederek Ay kabuğunun yapısal süreksizliğini 1,6 kilometre derinliğe kadar haritaladılar. ALSE'nin başarısı, GPR'ı sivil mühendislikteki niş bir araçtan gezegen bilimi için temel bir enstrümana dönüştürdü. Radarın sanal bir kürek görevi görebileceğini ve bir sondaj kulesine ihtiyaç duymadan gezegen oluşumunun kronolojik geçmişini ortaya çıkarabileceğini gösterdi; bu metodoloji günümüzde dış gezegen keşifleri için hala altın standarttır.
