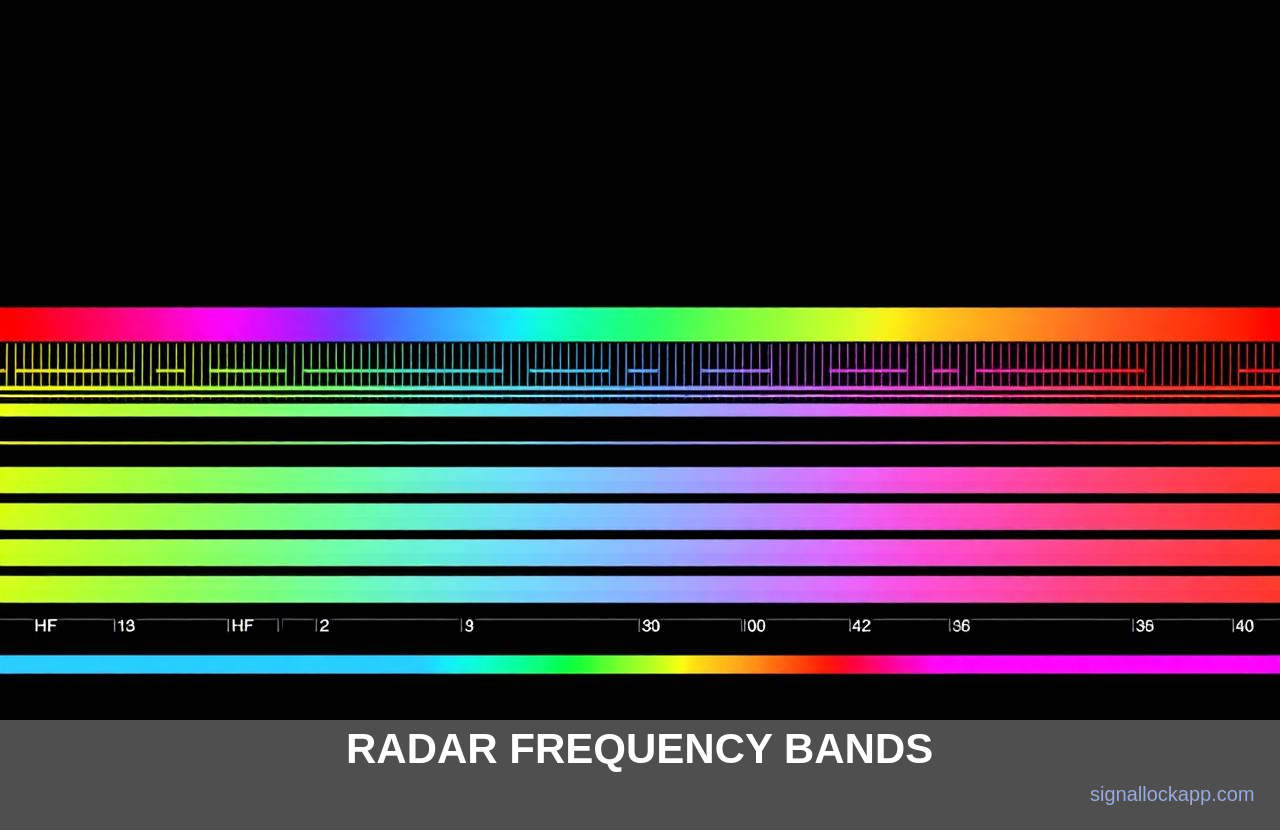

HF / VHF / UHF (3 MHz – 1 GHz)
Uzun dalga boyları, uzun menzil, korkunç çözünürlük. İyonosfere çarpan ufuk ötesi radar ve erken uyarı için kullanılır. Düşük frekansta RCS azaltımı bozulduğu için hayalet uçakları tespit edebilir.
L bandı (1–2 GHz)
Uzun menzilli hava trafik kontrol radarı. 200 NM menzil, mütevazı hava penetrasyonu, yaklaşık 10 m genişliğinde antenler. Sivil rota radarı burada yaşar.
S bandı (2–4 GHz)
Hava radarı (NEXRAD), terminal alanı ATC, deniz yüzey araması. Menzil ve hava görünürlüğü arasında iyi denge.
C bandı (4–8 GHz)
Deniz, hava, uydu yukarı bağlantısı. Birçok gemi radarı ve eski NEXRAD öncülleri.
X bandı (8–12 GHz)
Çoğu avcı radarı, füze arayıcıları, deniz navigasyonu, polis hız tabancaları. Kompakt yüksek çözünürlüklü sistemler için ideal nokta.
Ku / K / Ka (12–40 GHz)
Otomotiv hız sabitleme radarı (77 GHz'de Ka), havaalanı yüzey algılama, yüksek çözünürlüklü haritalama. Yağmurdan ağır zayıflar — yalnızca kısa menzil.
W bandı ve üzeri (75 GHz+)
Sürücüsüz araç sensörleri, füze arayıcıları, görüntüleme radarı. Dalga boyu milimetredir — 100 m'de insan boyutunda hedef çözebilirsiniz.
Yağmur Sönümleme Oranları: X ve Ka Bant Karşılaştırması
Modern radar tasarımındaki en önemli teknik dengelerden biri, açısal çözünürlük ile atmosferik zayıflama arasındaki ilişkidir. Frekans Ka-bandına (27–40 GHz) yaklaştıkça, kısalan dalga boyları küçük fiziksel boyutlarda yüksek kazançlı antenlere olanak tanır. Bu durum hassas güdümlü mühimmatlar için idealdir. Ancak, dalga boyu su damlacıklarının boyutuyla benzer hale geldiği için 'yağmur sönümlemesi' (rain fade) sorunu ortaya çıkar. Yoğun yağışlarda Ka-bandı sinyali kilometre başına 10 dB'den fazla güç kaybedebilir ve bu da düşük frekanslı X-bandına göre sensörü etkisiz hale getirebilir.
Mühendisler bu sorunu önlemek için genellikle frekans çeşitliliği veya çok bantlı sensör füzyonu kullanırlar. X-bandı (8–12 GHz), orta dereceli yağış ve deniz karşılmasına (sea clutter) karşı direnci nedeniyle deniz navigasyonu ve taktik atış kontrolü için standart olmaya devam etmektedir. Buna karşın, Ka-bandının sunduğu metre altı menzil çözünürlüğüyle yarışamaz. Modern otonom araç radarları ise, yüksek kayba rağmen 77 GHz (W-bandı) civarında çalışarak gelişmiş sinyal işleme yöntemleriyle bu zorlukları aşmaktadır.
NATO ve IEEE Adlandırma Karmaşası
Sistem entegratörleri için en yaygın hata kaynaklarından biri, IEEE ve NATO bant tanımlamaları arasındaki farktır. 2. Dünya Savaşı sırasında radar frekanslarını gizli tutmak için oluşturulan L, S, C ve X gibi harf kodları IEEE standardının temelini oluşturur. Örneğin 'S' kısaltması 'Short' (Kısa), 'X' ise 'Exotic' kelimesini temsil ederdi. Günümüzde IEEE standartları sivil havacılık ve ticari radar donanımları için üniversal bir dil sağlamaktadır.
Buna karşılık, NATO isimlendirme sistemi 1970 yılında askeri elektronik harp ve bant kullanım raporlamasını standartlaştırmak için kurulmuştur. NATO sisteminde 2–3 GHz aralığı E-bandı ve F-bandı olarak adlandırılırken, IEEE S-bandı her ikisinin de parçalarını kapsar. Bu örtüşme, mühendislerin 'L-bandı' derken IEEE'nin 1–2 GHz aralığını mı yoksa NATO'nun 40–60 GHz uydu linki aralığını mı kastettiği konusunda kafa karşıklığına yol açabilir.
Darbe Sıkıştırma Dengesi
S-bandından X-bandına geçişte mühendisler, darbe genişliği ile menzil çözünürlüğü arasında bir denge kurmak zorundadır. L-bandı gibi düşük frekanslar gürültüyü yenmek için yüksek tepe gücüne dayanırken, yüksek frekans bantları donanımı eritmeden santimetre düzeyinde doğruluk sağlamak için sofistike darbe sıkıştırma teknikleri kullanır. Genelde 'cıvıltı' (chirp) olarak adlandırılan uzun bir darbenin frekansını modüle ederek, radar sistemleri geri dönen sinyalleri yüksek enerjili kısa darbeler gibi işleyebilir. Bu, modern bir X-bandı atış kontrol radarının, 1950'lerin geniş hüzmeli UHF dizileri için imkansız olan bir başarıyı gerçekleştirerek birbirine yakın uçan iki uçağı ayırt etmesini sağlar.
Aktif Elektronik Taramalı Dizi (AESA) teknolojisine geçiş, bu bantların kullanım şeklini temelden değiştirmiştir. Dalga boyu-açıklık oranlarıyla fiziksel olarak sınırlanan eski parabolik antenlerin aksine, AESA sistemleri binlerce küçük Gönderme/Alma (T/R) modülü kullanır. X-bandı frekanslarında bu modüller bir savaş uçağının burnuna sığacak kadar küçüktür; ancak frekanslar Ka-bandına doğru tırmandıkça, ısı yoğunluğu devasa bir mühendislik engeli haline gelir. Günümüzde Galyum Nitrür (GaN) yarı iletkenler, yüksek frekanslı ve yüksek çözünürlüklü radarların kompakt aerodinamik yuvalarda çalışabilmesi için gereken termal iletkenliği sağlamak üzere Galyum Arsenür'ün (GaAs) yerini almaktadır.
V-Bandı Oksijen Emilimi Paradoksu
Genellikle V-bandının bir parçası olarak belirtilen 60 GHz aralığı, benzersiz bir fiziksel fenomen sunar: oksijen emilimi. Çoğu radar bandı atmosferi delip geçme yetenekleri için seçilirken, V-bandı kasıtlı olarak O2 moleküllerinin rezonansa girdiği ve elektromanyetik enerjiyi emdiği bir frekansı hedefler. Bu durum, sinyalin birkaç kilometre sonra etkili bir şekilde kaybolması nedeniyle uzaktan dinlenemeyen veya karıştırılamayan 'güvenli' kısa menzilli iletişim ve radar bağlantıları oluşturur. 1960'larda bu bir laboratuvar merakıyken, bugün yüksek yoğunluklu kentsel ortamlarda ve uydular arası bağlantılarda frekans yeniden kullanım stratejilerinin belkemiğidir.
Bu emilim davranışı, 'her hava koşuluna uygun' arama radarları ile 'sınırlı menzilli' endüstriyel sensörler arasındaki farkı vurgular. Otomotiv park sensörleri veya fabrika zemin güvenlik ızgaraları tasarlayan mühendisler, özellikle 60 GHz ile 77 GHz aralığını tercih ederler; çünkü sinyal millerce uzaktaki diğer sistemlere müdahale edecek kadar uzağa yayılmaz. Bu yayılım eksikliği bandın bir hatası değil, yerel paraziti sınırlamak için temel bir tasarım gereksinimidir. Bu özellik, L veya S gibi düşük bantları meşgul eden felaket düzeyindeki spektrum sıkışıklığına yol açmadan, tek bir şehirde milyonlarca milimetre dalga cihazının yaygınlaşmasına olanak tanır.
